Máy cuộn dây động cơ Electirc ba pha với điều khiển từ xa

Máy dây chuyền sản xuất stator cuộn dây động cơ electirc ba pha tự động với điều khiển từ xa

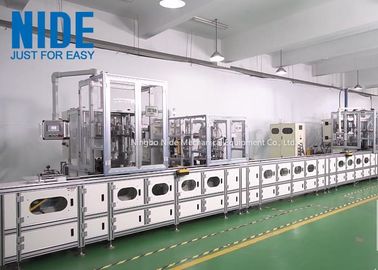

Dây chuyền sản xuất stator động cơ điện ba pha có Sáu trạm làm việc, ba đầu cuộn dây và một trạm chèn cuộn dây.

Tính năng của máy:

Dây chuyền sản xuất stato động cơ điện này được trang bị máy quấn và lắp cuộn dây stato tự động.

Dòng này được sử dụng cho cuộn dây stato động cơ máy giặt, cuộn dây stato động cơ quạt bàn, v.v.Các tính năng như sau:

1. Điều chỉnh hệ thống động cơ servo AC làm nguồn điện cho cuộn dây, nhúng khuôn, chỉ mục cốc, nối dây & cắt và nạp giấy, điều chỉnh động cơ giảm tần số biến đổi ba pha làm nguồn điện lập chỉ mục bàn xoay;

2. Chức năng: cuộn dây ba lớp được hoàn chỉnh riêng lẻ bởi ba trạm cuộn dây;

3. Trục chính được điều khiển bởi động cơ servo;độ chính xác của các lượt là ± 1 lượt;tốc độ làm việc có thể được thiết lập ngẫu nhiên và toàn bộ máy không có rung động và tiếng ồn rõ ràng;

4. Có thể cho hai dây quấn paralle;cuộn dây gọn gàng, và không làm hỏng dây tráng men.Máy sẽ tự động dừng sau khi kết thúc dây;

5. Điều chỉnh hệ thống chuyển động servo để nối dây và cắt trục XY di chuyển theo hướng trái phải trước sau, dây cầu và chiều dài dây dẫn có thể được điều chỉnh;

6. Việc nhúng khuôn được điều khiển bởi hệ thống servo

7. Tham số quá trình của mỗi stator có thể được đặt và lưu riêng lẻ trên HMI ,;

8. Thích ứng bộ chia cam để trao đổi trạm dụng cụ chèn cuộn dây, tốc độ được điều khiển bằng bộ biến tần;

9.Toàn bộ máy bao gồm cơ chế quay cánh quạt quanh co, cơ cấu nâng khuôn quanh co, cơ chế xoay góc chèn cuộn dây, cơ cấu nối dây trái-phải trước-sau, v.v ...;

10. Nó có chức năng chẩn đoán lỗi;

11. Sử dụng mylar như cái nêm;

12. Điều chỉnh động cơ servo để nạp giấy, có thể cài đặt chèn nêm khe khoảng cách.Chiều dài và số nêm có thể được thiết lập;

13. Vật liệu của các bộ phận quan trọng của dụng cụ: thép dụng cụ;

14. Cơ chế ép dây ổn định và đáng tin cậy, có thể quấn cuộn dây trực tiếp và chính xác vào khuôn cuộn dây;

15. Cơ cấu cuộn dây, cơ cấu tạo nêm, cơ cấu đẩy cuộn dây, cơ cấu chèn cuộn dây có chức năng giảm tốc trước;

16. Tốc độ cuộn dây, tốc độ nhúng khuôn, tốc độ di chuyển của cánh tay nối dây, tốc độ tạo nêm, tốc độ lập chỉ mục bàn xoay, chiều cao đẩy cuộn chèn và thời gian dừng có thể được cài đặt trên HMI;

17. Không có hư hỏng cho nêm, dây sau khi chèn cuộn dây;

18. Thời gian chu kỳ cho việc chèn cuộn dây stato duy nhất≤32 giây / pc

19. Có thiết bị bảo vệ bị đứt dây, máy sẽ dừng khẩn cấp nếu không có dây hoặc dây bị đứt.

Thông số kỹ thuật:

Động cơ máy cuộn dây cho máy giặt động cơ stato
