Nguồn gốc: | Trung Quốc |
Hàng hiệu: | NIDE |
Chứng nhận: | CCC |
Số mô hình: | ND-ZZX-5R |
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | USD(0~150000) per set |
chi tiết đóng gói: | Hộp gỗ thích hợp cho vận chuyển đường biển |
Thời gian giao hàng: | 120 ngày |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 12 dòng |
Tên: | Dây chuyền sản xuất phần ứng | Được dùng cho: | Sản xuất rôto phần ứng động cơ |
---|---|---|---|
Màu sắc: | RAL9010 hoặc theo yêu cầu của khách hàng | Loại: | Hoàn toàn tự động |
Điểm nổi bật: | dây chuyền sản xuất động cơ điện,dây chuyền lắp ráp động cơ điện |

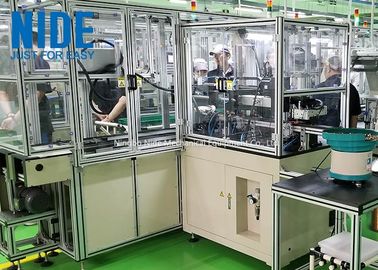

Dây chuyền sản xuất rôto phần ứng động cơ hoàn toàn tự động tùy chỉnh
I. Giới thiệu dây chuyền sản xuất rôto phần ứng:
Dây chuyền lắp ráp sản xuất tự động này được sử dụng để sản xuất rôto động cơ (cổ góp có thể là móc hoặc rãnh).
Dây chuyền sản xuất phần ứng động cơ tự động được truyền bằng dây chuyền băng tải, và các máy phía trước và phía sau có thể được kết nối theo một giao thức truyền thông định trước để thực hiện sản xuất tự động thông minh và chuyển phôi, xếp dỡ, phát hiện và chuyển giao quy trình sản xuất có thể được hoàn thành mà không cần can thiệp thủ công.
Dây chuyền sản xuất rôto động cơ bao gồm bàn vận hành chính (bao gồm cổng cấp trên và cổng cấp dưới), máy ép trục rôto, máy ép cổ góp rôto, bộ chèn giấy cách điện rôto tự động, máy cuộn dây rôto cánh quạt kép, và máy hàn điểm cổ góp rôto hoàn toàn tự động, máy chèn nêm rãnh rôto tự động, máy tiện cổ góp rôto phần ứng, máy tháo lắp rôto phần ứng, máy kiểm tra tích hợp rôto hoàn toàn tự động.
Các máy này tạo thành một dây chuyền sản xuất rôto tự động thông qua các băng tải.
Phôi được đưa vào dây chuyền sản xuất từ bàn điều khiển.
Toàn bộ dây chuyền sản xuất sẽ hoàn thành quy trình tương ứng theo quy trình liên quan.
Cuối cùng, nó sẽ được tái chế trở lại cổng hạ để loại bỏ phôi đã hoàn thành.
Mỗi thiết bị xử lý có các chức năng như cài đặt, hiển thị, vận hành, cảnh báo âm thanh và ánh sáng riêng biệt.
II.Hiệu suất và đặc điểm
1. Dây chuyền sản xuất rôto tự động này bao gồm chân vịt trục phần ứng, máy ép cổ góp rôto phần ứng, bộ chèn giấy tự động cách điện rôto, bộ quấn rôto phần ứng đôi ngã ba, máy hàn điểm cổ góp rôto hoàn toàn tự động, bộ chèn rãnh rôto phần ứng tự động, máy tiện hoàn thiện cổ góp rôto , máy khử lỗi cổ góp rôto, và máy kiểm tra rôto phần ứng hoàn toàn tự động.
2. Thiết bị dây chuyền sản xuất rôto hoàn chỉnh có thể được kết nối tự động hoặc vận hành độc lập.
3. Công nghệ sản xuất máy chủ tiên tiến và tinh vi kết hợp với hệ thống băng tải mạnh mẽ cho nhiều loại cấu hình phẳng khác nhau.
4. Nó có ưu điểm là đơn giản, linh hoạt, hiệu quả và độ tin cậy cao, có thể tiết kiệm đáng kể nhân lực, giảm cường độ lao động và nâng cao hiệu quả sản xuất và chất lượng.
5. Cấu trúc khung hoàn toàn bằng nhôm có độ bền cao, vẻ ngoài đơn giản và thanh lịch.
6. Bảng điều khiển vận hành chính có thể thực hiện theo dõi và hỏi đáp màn hình tập trung trên toàn bộ hệ thống sản xuất, đồng thời có thể đọc và ghi trạng thái quy trình của sản phẩm bằng các hướng dẫn nhập liệu thủ công, có thể thay đổi quy trình xử lý sản phẩm và hoạt động nhiều hơn nhân hoá.
7. So với dây chuyền vận chuyển bằng khí nén, hiệu suất truyền cao hơn, tiếng ồn nhỏ hơn và phôi không bị hỏng trong quá trình vận chuyển;cấu trúc chuyển tải dây đai kết hợp với hệ thống nhận dạng thông minh tạo ra sự linh hoạt từ phần cứng và phần mềm, đồng thời làm cho hệ thống dây điện trở nên linh hoạt và đa dạng hơn.
8. Toàn bộ dây chuyền sản xuất rôto sử dụng hệ thống điều khiển nhận dạng tự động.Mỗi quy trình có thể tự động đọc, ghi và xác định trạng thái gia công của phôi, để thân dây chuyền có thể thích ứng tốt hơn với các yêu cầu phức tạp và đa dạng của quy trình sản xuất.
9. Khách hàng có thể cấu hình các mô hình khác nhau thành một dây chuyền sản xuất tự động hiệu quả cao và thiết thực theo các điều kiện thực tế như loại sản phẩm, chỉ tiêu kỹ thuật và yêu cầu sản xuất.
III.Các thông số thiết bị chính
Chúng tôi có thể tùy chỉnh máy theo nhu cầu của khách hàng, vui lòng liên hệ với chúng tôi nếu bạn cần.
Một.Thông số máy ép cổ góp rôto phần ứng tự động
Tên sản phẩm | Máy ép cổ góp phần ứng động cơ |
Phần ứng OD: | 20-60mm |
Trục OD: | 3-15mm |
Chiều dài trục: | 32-250mm |
Số rãnh phần ứng: | 8-24 khe |
Cổ góp OD: | 8-40mm |
Điều chế biên độ tốc độ: | 0-670Hz |
Nguồn không khí: | 6-6Kg / cm2 |
Tổng công suất: | 1,0KW |
Nguồn năng lượng: | AC220V, 50 / 60Hz |
Cân nặng: | Khoảng 400Kg |
Kích thước: | 910 * 880 * 1300mm |
NS.Thông số máy cuộn dây cuộn dây phần ứng đôi tờ rơi
Tên sản phẩm | Máy cuộn dây rôto phần ứng |
Đường kính dây: | 0,25 ~ 1mm |
Phần ứng OD: | 20 ~ 60 mm |
Chiều dài ngăn xếp phần ứng: | 10 ~ 60 mm |
Loại khe: | rãnh thẳng (Không quá 36 rãnh) |
Số rãnh phần ứng: | Vị trí lẻ, chẵn |
Dải đếm: | 0 ~ 99999 |
Đường kính cổ góp: | 18 ~ 40 mm |
Tốc độ ngã ba bay: | 0 ~ 3000 vòng / phút |
Tốc độ lập chỉ mục: | 0 ~ 3000 vòng / phút |
Quy trình hành động: | Hành động đơn, tự động |
Áp suất không khí : | 4 ~ 6 Kg / cm2, 0,5-0,7MPa |
Công suất máy: | 4KW |
Nhiệt độ: | -10 ~ 40ºC |
Độ ẩm: | 40 ~ 90% |
Nguồn cấp: | 3 pha 380V ± 10% 50/60 Hz |
Tổng khối lượng: | khoảng 1.180 Kg |
Kích thước: | 2000 (chiều dài) × 1300 (chiều rộng) × 1800 (chiều cao) mm3 |
Hiệu quả sản xuất: | 800-900 bộ / lớp (được tính toán dựa trên 12 ô 24hooks, 20turns) |
NS.Thông số máy hàn điểm cổ góp động cơ hoàn toàn tự động
Tên sản phẩm | Máy đóng cắt cổ góp Armture |
Phương thức tải: (chọn bất kỳ một trong ba phương pháp sau) |
1. tải / dỡ hàng thủ công |
Phương pháp lập chỉ mục: | lập chỉ mục servo |
Loại cổ góp: | hook hoặc riser |
Đường kính dây: | 0,2mm-1,0mm |
Đường kính phần ứng: | 20mm-60mm |
Chiều dài ngăn xếp phần ứng: | 10mm-60mm |
Chiều dài trục: | 50mm-250mm |
Đường kính cổ góp: | 10mm-40mm |
Đường kính trục: | 3mm-17mm |
Số móc nối / cửa cuốn cổ góp: | ≥3 |
Phương pháp tìm số không: | đặt thủ công phần ứng, ổ đĩa xi lanh một khối để định vị |
Phương pháp kiểm soát áp suất: | lò xo + xi lanh + phát hiện áp suất |
Phương pháp làm mát đầu hàn: | nước làm mát |
Cài đặt thông số: | thiết lập trên màn hình cảm ứng và nguồn điện, Thông số cũng có thể được thiết lập |
Phương pháp điều khiển nguồn điện: | phản hồi vòng lặp đóng, độ chính xác cao, đảo ngược |
Áp suất khí nén: | 4kg / cm2-6kg / cm2 |
Nguồn điện hàn: | ba pha AC380V ± 10% 50HZ 40KW |
Công suất làm mát nước: | ba pha AC380V ± 10% 50HZ |
Trọng lượng máy: | 800kg (để tham khảo) |
Kích thước: | 785 (L) x 910 (W) x 2100 (H) mm 3 (để tham khảo) |
IV. Hiển thị hình ảnh thiết bị chính
1.Máy cuộn dây rôto phần ứng cánh kép
2. Máy hàn điểm cổ góp phần ứng máy hàn nóng
3.Máy quay cổ góp rôto phần ứng
