BLDC Stator Armature Needle Coil Winding Machine Máy cuộn dây

380V Tự Động BLDC Stator phần ứng kim cuộn dây máy động cơ cánh quạt cuộn kim cho động cơ không chổi than

(1) Cảm ứng máy:

Máy quấn kim động cơ không chổi than này được thiết kế để cuộn dây cuộn dây stato phần ứng bên ngoài BLDC. Cuộn dây staotor sử dụng thiết kế cuộn dây bên ngoài kiểu kim đôi vị trí. Khách hàng có thể thiết lập các thông số theo nhu cầu riêng của mình, chẳng hạn như cuộn dây tự động, cuộn dây nhiều dây, lập chỉ mục tự động, kéo dài tự động, tốc độ cuộn dây, v.v.; Mỗi chu kỳ hoạt động sẽ quấn 2 rôto BLDC cùng lúc. Vận hành đơn giản và hiệu quả sản xuất cao.

(2) Thông số kỹ thuật:

(3) Ứng dụng:

Máy quấn kim rôto động cơ thích hợp cho cuộn dây stato ngoài của động cơ không chổi than trong nhiều lĩnh vực như HM, thiết bị y tế, đồ gia dụng và xe điện.

(4) Chức năng và đặc điểm:

1. Máy quấn kim động cơ có thể thích hợp cho cuộn dây phần ứng BLDC nhiều cực. Tải và dỡ hàng thủ công, kẹp, cuộn và cắt tự động.

2. Khung sử dụng định hình nhôm 4080 dày và mặt bàn sử dụng gang để hấp thụ rung động, ngay cả khi cuộn dây ở tốc độ cao, độ rung rất nhỏ.

3. Các bộ phận dụng cụ và đồ gá áp dụng chế độ định vị hướng xuống, định vị ổn định và độ siết đáng tin cậy.

4. Kẹp dây và cắt dây, cấu trúc bộ phận đường dây nhỏ gọn, kẹp dây và cắt dây được hoàn thành cùng một lúc;

5. Các thông số stato và cuộn dây khác nhau có thể được chuyển đổi nhanh chóng thông qua HMI để thích ứng với các yêu cầu khác nhau của stato.

6. Thay đổi công cụ nhanh chóng；(20 phút nếu thành thạo)

7. Bảo vệ hợp kim nhôm đầy đủ

8. Điều khiển PLC, hiển thị lỗi

9. Độ kín của dây vừa phải, không bị thương, không bị đứt, v.v.

10. Việc kiểm tra muối của sản phẩm được thực hiện trong vòng 10 mA trong một phút.

11. Chỉ số an toàn thiết bị: phù hợp với tiêu chuẩn CE.

12. Hiệu suất: 120 vòng/phút.

13. Nhịp: 5 phút/rôto BLDC.

14. Tiếng ồn: 60-70 decibel trở xuống.

(5)trình chiếu hình ảnh

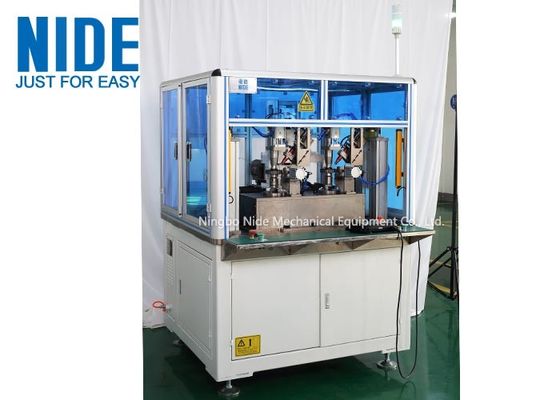

1.Máy quấn kim stator BLDC

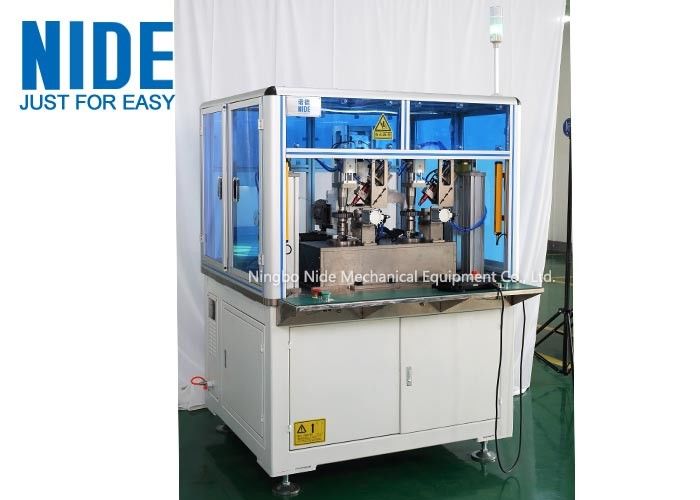

2. Máy quấn kim stator BLDC
