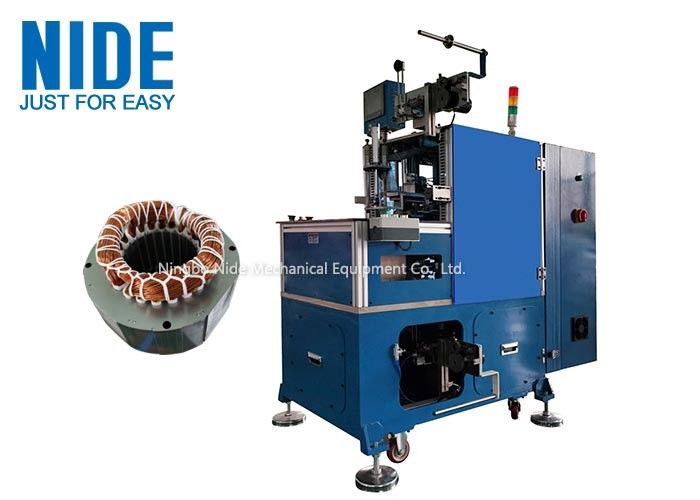

Máy quấn dây stato động cơ tự động Máy quấn dây cuộn dây

Máy quấn dây stato động cơ tự động Máy quấn dây cuộn dây

Sự miêu tả:

Máy quấn dây và buộc cuộn dây stator động cơ điện hai đầu tự động.

Máy viền cuộn dây stator động cơ tự động này bao gồm thân máy, kim, bộ phận quay vòi phun, chuyển động trước và sau của kim, bộ phận xoay vòi, bộ phận chuyển động lên xuống của kim, bộ phận chỉ số stato, bộ phận nạp chỉ, bộ phận cắt chỉ.

Máy viền cuộn dây stato này sử dụng hệ thống điều khiển servo, thiết kế điều khiển CNC và chương trình HIM.

Việc lập chỉ mục được điều khiển bởi hệ thống servo.

Có thể đặt các chế độ viền khác nhau như viền theo khe, viền cách quãng và viền lạ mắt.

Trục chính thông qua hệ thống điều khiển servo.

Tốc độ quay có thể được thiết lập.

Hai kim được điều khiển bởi hệ thống servo ren cuộn dây trên và dưới đồng thời.

Máy có thể tự động cấp chỉ và cắt chỉ.

Không cần thiết phải thắt nút.

Thay đổi dụng cụ nhanh chóng và thuận tiện.

Phạm vi chiều dài ngăn xếp Stator là 50-130mm.

Độ căng viền có thể được thiết lập, Năng lực sản xuất ≤1 giây / rãnh.

Không nên dây đồng bị chập và đứt men.

Sơ cấp tỷ lệ ≥98,5%, sau làm lại tỷ lệ ≥99,5%.

Máy viền cuộn dây stator này thông qua bảo vệ lưới an toàn hệ thống.

Người vận hành cần đứng khi thao tác.

Các ứng dụng:

Máy quấn cuộn dây stato thích hợp để luồn dây treo lò của stato động cơ cảm ứng.

Nó được sử dụng cho stator đáp ứng các thông số kỹ thuật dưới đây.

Máy quấn và buộc cuộn dây stato phù hợp với động cơ điều hòa, động cơ máy giặt, động cơ nén, động cơ quạt, động cơ máy phát điện và động cơ máy bơm.

Thông số kỹ thuật:
