Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: NIDE
Chứng nhận: CE
Số mô hình: ND-R2SW02B
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Hộp gỗ phù hợp cho vận chuyển đường biển
Thời gian giao hàng: 65 ngày làm việc
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 120 bộ mỗi năm
Tiếp xúc
Chi tiết sản phẩm
Tên sản phẩm: Máy quấn kim phần ứng BLDC Màu sắc: tùy chỉnh
Loại: tự động Được dùng cho: Động cơ BLDC rôto phần ứng bên ngoài
ID rôto: 20-80MM Rotor OD: 50-120MM
Hiệu quả: 120 vòng / phút Trạm quanh co: Hai
Điểm nổi bật:

máy quấn quạt

,

máy quấn động cơ tự động

380V tự động BLDC cuộn dây kim phần ứng máy cuộn dây động cơ rôto máy cuộn kim cho động cơ không chổi than





(1) Cảm ứng máy:

Máy quấn kim động cơ không chổi than này được thiết kế cho cuộn dây rôto phần ứng bên ngoài BLDC.Máy quấn cuộn dây phần ứng áp dụng thiết kế cuộn dây bên ngoài kiểu kim hai vị trí.Khách hàng có thể cài đặt các thông số tùy theo nhu cầu của mình như tự động quấn dây, quấn nhiều dây, chỉ số tự động, kéo dài tự động, tốc độ quấn,…;Mỗi chu kỳ hoạt động sẽ cuốn 2 cánh quạt BLDC cùng một lúc. Hoạt động đơn giản và hiệu quả sản xuất cao.





(2) Thông số kỹ thuật:

Tên sản phẩm: Máy cuộn dây rôto phần ứng BLDC / Máy cuộn kim
Kiểu: Tự động
ID phần ứng BLDC: 20-80mm (Các thông số kỹ thuật khác có thể được thiết kế đặc biệt)
BLDC Phần ứng OD: 50-120mm (Các thông số kỹ thuật khác có thể được thiết kế đặc biệt)
Chiều dài ngăn xếp BLDC Armture:

10-80mm (Hành trình tiêu chuẩn)

100-200mm (Hành trình dài, tùy chỉnh đặc biệt)

Đường kính dây: 0,5-1,5mm (Các thông số kỹ thuật khác có thể được thiết kế đặc biệt)
Số cực áp dụng: đa cực
Mechod cuộn dây động cơ: Cuộn kim
Trạm quanh co: Hai
Tốc độ trục chính: 0--300 RPM (có thể điều chỉnh)
Cơ chế Servo:

Hai động cơ lập chỉ mục 4,4KW

Một động cơ cuộn dây 3KW có phanh

750W hoặc hơn hai động cơ đấu dây

Vôn: 380V / 50HZ Ba pha bốn dây
Áp suất không khí: 0,5--1Mpa
Quyền lực: 20KW
Kích thước: 1200 * 1360 * 1800mm (Chiều dài * chiều rộng * chiều cao) Không bao gồm giá đỡ dây
Cân nặng: 600kg





(3) Ứng dụng:

Máy quấn kim rôto động cơ phù hợp với cuộn dây rôto ngoài của động cơ không chổi than trong nhiều lĩnh vực như HM, thiết bị y tế, thiết bị gia dụng và xe điện.





(4) Chức năng và Đặc điểm:

1. Máy quấn kim của động cơ có thể sử dụng được đối với cuộn dây phần ứng BLDC nhiều cực.Bốc xếp bằng tay, kẹp, cuộn và cắt tự động.

2. Khung sử dụng nhôm định hình 4080 dày và tấm bảng sử dụng gang để hấp thụ rung động, ngay cả khi cuộn ở tốc độ cao, độ rung rất nhỏ.

3. Các bộ phận dụng cụ và cố định áp dụng chế độ định vị đi xuống, định vị ổn định và siết chặt đáng tin cậy.

4. Kẹp dây và cắt dây, cấu trúc bộ phận đường dây nhỏ gọn, kẹp dây và cắt dây được hoàn thành cùng một lúc ;

5. Các thông số cuộn dây và stato khác nhau có thể được chuyển đổi nhanh chóng qua HMI để thích ứng với các yêu cầu khác nhau của stato.

6. Dụng cụ thay đổi nhanh chóng ; (20 phút nếu thành thạo)

7. Bảo vệ hoàn toàn bằng hợp kim nhôm

8. Điều khiển PLC, hiển thị lỗi

9. Độ chặt dây vừa phải, không bị thương, không bị đứt, vv.

10. Thử nghiệm muối của sản phẩm được thực hiện trong phạm vi 10 mA trong một phút.

11. Chỉ số an toàn thiết bị: phù hợp với tiêu chuẩn CE.

12. Hiệu quả: 120 vòng / phút.

13. Nhịp: 5 phút / cánh quạt BLDC.

14. Tiếng ồn: 60-70 decibel trở xuống.





(5) Buổi trình diển tranh ảnh

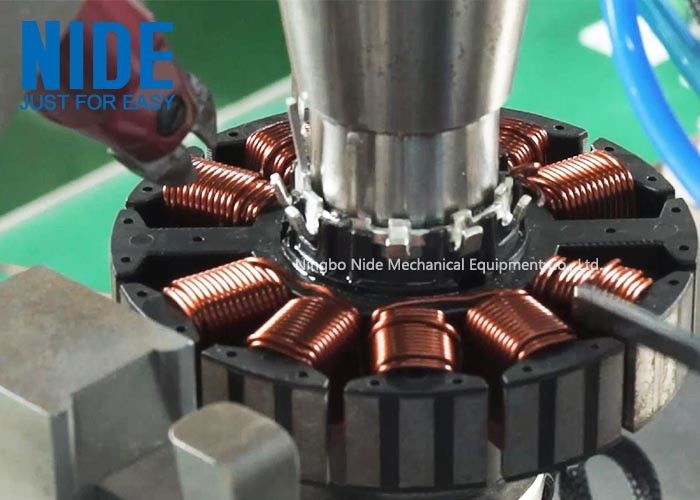

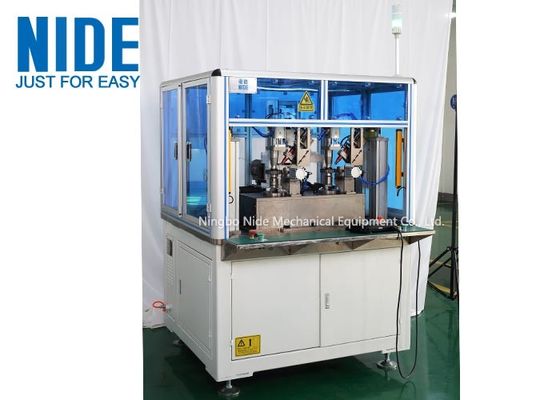

1.Máy quấn kim rôto BLDC

brushless motor BLDC armature needle winding machine needle winder

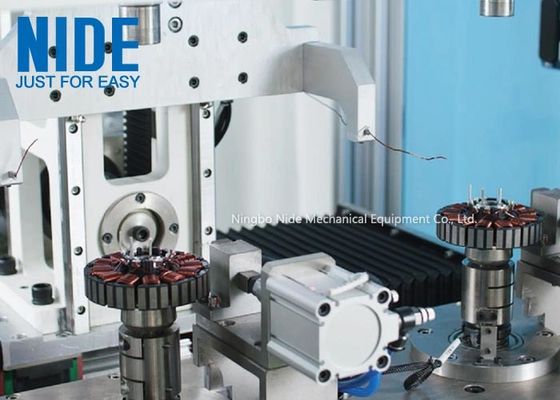

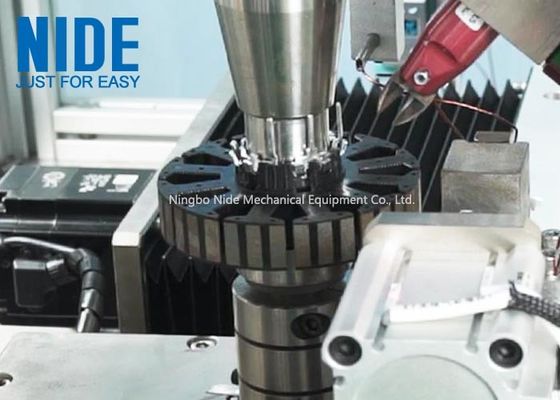

2. Máy quấn kim phần ứng BLDC

double stations BLDC rotor needle winder motor coil winding machine
