Nguồn gốc: | Trung Quốc |
Hàng hiệu: | NIDE |
Chứng nhận: | CE |
Số mô hình: | NDPJ-JYZ-27 |
Số lượng đặt hàng tối thiểu: | 100 kg |
---|---|
Giá bán: | negotiable |
chi tiết đóng gói: | Hộp gỗ thích hợp cho vận chuyển đường biển |
Thời gian giao hàng: | 30 ngày làm việc |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 10000000 kg mỗi tháng |
Tên sản phẩm: | Vật liệu cách nhiệt động cơ F DMD 6630 | Màu sắc: | XANH LÁ CÂY/XANH DƯƠNG/ĐỎ |
---|---|---|---|
Được dùng cho: | cuộn dây phần ứng động cơ cuộn dây stato | Kiểu: | Giấy cách nhiệt động cơ |
Cấp: | F | certification: | CE |
Điểm nổi bật: | giấy cách điện cho cuộn dây động cơ dmd,giấy cách điện động cơ 0,1mm |

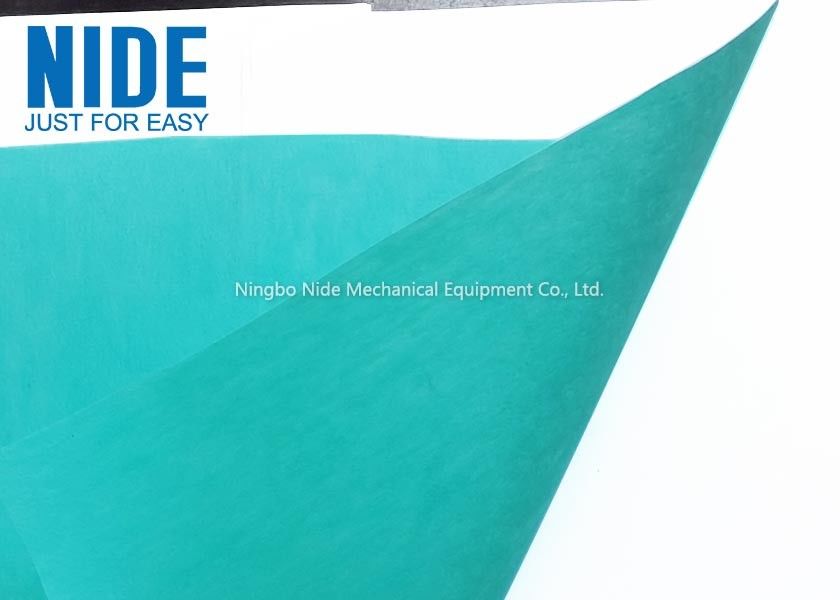

6630/6641 Giấy vật liệu cách nhiệt động cơ DMD 0,1-0,45mm
6641 F lớp DMD màng polyester Vật liệu tổng hợp mềm không dệt sợi polyester được làm bằng vải không dệt sợi polyester và màng polyester.Vật liệu composite ba lớp được liên kết bằng nhựa cấp F có mức chịu nhiệt độ là 155°C.Nó chủ yếu được sử dụng để cách điện khe, cách điện lần lượt, cách điện miếng đệm, cách điện máy biến áp của động cơ sê-ri Y2 hoặc động cơ điện áp thấp khác.Nó cũng có thể được sử dụng để cách điện cuộn dây điện loại F.
Thông số kỹ thuật có sẵn: 0,15, 0,17, 0,20, 0,25, 0,30, 0,35, 0,38mm
Các chỉ số kỹ thuật chính lấy 0,25 làm ví dụ
Dung sai độ dày: 0,04 ± 0,05
Độ bền kéo dọc khi không uốn ≥150 sau khi uốn ≥130
(N/10mm) Ngang khi không uốn≥130 Sau khi uốn≥120
Độ giãn dài % Dọc ≥10 Ngang ≥10
Điện trở suất trong điều kiện bình thường MΩ.m ≥1,0×10,6, sau khi ẩm ≥1,0×10,4
Điện áp đánh thủng Trạng thái bình thường≥10.0 155±2℃≥9.0
Độ bám dính nhiệt: không tách lớp, không bọt, keo chảy 180 ± 2 ℃
NIDE có thể xử lý các vật liệu cách điện khe khác nhau theo yêu cầu của khách hàng và cung cấp các loại khác nhau, kích cỡ khác nhau và hình dạng khác nhau của giấy cách điện khe định hình, nêm khe và miếng đệm cách điện.Nó phù hợp để cách nhiệt khe stato của tất cả các loại động cơ không chổi than, bước và servo, và có thể đáp ứng nhu cầu cách nhiệt khe bằng cách nhúng thủ công.
thông số sản phẩm
Tên sản phẩm | Giấy cách nhiệt động cơ F 6641/6630 DMD |
Người mẫu: | Giấy cách nhiệt DMD loại 6641F |
Cấp: | hạng F |
Màu sắc: | xanh dương/xanh lá cây/đỏ |
độ dày: | 0,1~0,5 (mm) |
Chiều rộng: | 1030 (mm) |
Kích cỡ: | 1000 (mm) |
độ dày: | 0,45 (mm) |
Đặc trưng: | Hiệu suất cách nhiệt tốt, nhiệt độ cao và khả năng chịu áp lực cao |
Khả năng chịu nhiệt: | 130-180 độ |
Phong tục: | Đúng |
Mô tả đóng gói: | thùng carton |
Cách sử dụng sản phẩm
1. Công nghiệp sản phẩm động cơ: máy phát điện ô tô, động cơ nối tiếp, động cơ hộp số, động cơ không đồng bộ ba pha, động cơ servo bước, động cơ thiết bị gia dụng, động cơ dụng cụ điện, cách điện khe, cách nhiệt nêm khe, cách điện pha, đệm cách điện.
2. Công nghiệp điện và điện tử: chấn lưu, nguồn điện LED, máy biến áp, bộ lọc, máy biến áp, miếng đệm cách điện giữa các vòng.
3. Ngành dây và cáp: băng cách điện quấn cáp.
Công ty có thiết bị rạch, dập định hình và thử nghiệm để đảm bảo chất lượng của các vật liệu tạo hình cách điện khác nhau.
Dữ liệu kỹ thuật 6641 F DMD:
Mục | Đơn vị | Tham số | ||||
độ dày vật liệu | mm | 0,13 | 0,15 | 0,18 | 0,20 | 0,23 |
Độ lệch độ dày | mm | ±0,02 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
Định lượng và độ lệch | g/m2 | 130±13 | 150 ± 15 | 185±19 | 215±22 | 255±26 |
độ dày màng | mm | 0,036 | 0,05 | 0,075 | 0,10 | 0,125 |
Sức căng
Thẳng đứng
Nằm ngang |
N/10mm
N/10mm |
≥60
≥40 |
≥90
≥80 |
≥120
≥105 |
≥140
≥120
|
≥180
≥150 |
kéo dài
Thẳng đứng
Nằm ngang |
% |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
Sự cố điện áp
không uốn cong |
KV | ≥5 | ≥7 | ≥8 | ≥10 | ≥11 |
sự gắn kết bình thường | không phân tầng | |||||
độ bám dính nhiệt | 180 ± 2 ℃ 10 phút | Không phân lớp, không tạo bọt, không chảy keo | ||||
lớp chịu nhiệt | Lớp F 155 độ | |||||
Màu sắc | Xanh lam/Xanh lá cây/Đỏ |
Buổi trình diển tranh ảnh
Thông tin cần thiết cho yêu cầu vật liệu cách nhiệt
Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
Một.Loại vật liệu cách nhiệt: giấy cách nhiệt, nêm, (bao gồm DMD, DM, màng polyester, PMP, PET, NHN, NMN, PM, Red Vulcanized Fiber,)
b.Kích thước vật liệu cách nhiệt: chiều rộng, độ dày, dung sai.
c.Lớp vật liệu cách nhiệt: Lớp F, Lớp E, Lớp B, Lớp H, Lớp C
d.Ứng dụng vật liệu cách nhiệt
đ.Số lượng yêu cầu: thông thường trọng lượng của nó
f.Yêu cầu kỹ thuật khác.
Giới thiệu về linh kiện và phụ kiện động cơ
NIDE có thể cung cấp đầy đủ các bộ phận của động cơ điện như cổ góp, ổ bi, bộ bảo vệ nhiệt, chổi than, giấy cách điện, trục, nam châm, quạt, vỏ động cơ, v.v.
