Bộ bảo vệ nhiệt 17AM Phụ tùng thay thế động cơ điện Công tắc nhiệt độ

Bộ bảo vệ nhiệt điện 17AM động cơ máy bơm nước công tắc nhiệt độ 150 độ

Giới thiệu về Bộ bảo vệ nhiệt 17AM

Công tắc bảo vệ nhiệt 17AM là phần tử bảo vệ nhiệt sử dụng cây lau lưỡng kim đặc biệt, tiếp điểm công suất lớn, vỏ kim loại dẫn điện và tấm đáy để tạo thành vòng điều khiển.Nó có ưu điểm là kích thước nhỏ, cảm biến nhiệt độ nhanh, hiệu suất đáng tin cậy, vv Nó có thể hoàn toàn tự động với số lượng lớn và được sử dụng rộng rãi trong lĩnh vực bảo vệ nhiệt.

Nguyên lý làm việc của bộ bảo vệ nhiệt 17AM

Khi làm việc, cây lau lưỡng kim ép chặt tiếp điểm chuyển động lên tiếp điểm tĩnh do mặt cong đặc biệt, tiếp điểm đóng, mạch điện được bật.Khi thiết bị điện tạo ra nhiệt do sự cố và nhiệt độ tăng lên đến nhiệt độ hoạt động danh định của bộ bảo vệ nhiệt, phần tử lưỡng kim được đốt nóng để tạo ra ứng suất bên trong và nhanh chóng tác động ngược lại hồ quang, làm cho tiếp điểm chuyển động nhảy đi ngay lập tức khỏi tiếp điểm tĩnh, khiến tiếp điểm bị đứt Bật và cắt nguồn điện để bảo vệ chống quá nhiệt.Khi nhiệt độ của thiết bị điện được bảo vệ giảm xuống giá trị nhiệt độ đặt lại danh định của sản phẩm, phần tử lưỡng kim trở lại trạng thái ban đầu và tiếp điểm di động được đóng lại và thiết bị điện tiếp tục hoạt động.

Tính năng bảo vệ nhiệt 17AM

Phần tử cảm biến nhiệt độ được làm bằng tấm lưỡng kim;

Được sử dụng rộng rãi và tiết kiệm chi phí;

Không có hiệu ứng sưởi ấm điện, tuổi thọ lên đến 10.000 lần,

Lắp ráp hoàn toàn kín, chống thấm nước và chống ẩm

Nó có hiệu suất kép của cảm biến nhiệt độ và dòng điện để di chuyển

Vỏ bọc bằng thép không gỉ có đệm, thích hợp cho hầu hết các quy trình nhúng

Dây có nhiều thông số kỹ thuật và độ dài khác nhau có thể được tán theo nhu cầu của khách hàng

Thông số kỹ thuật của thiết bị bảo vệ nhiệt 17AM Thông số kỹ thuật

Ứng dụng bảo vệ nhiệt 17AM

Được sử dụng rộng rãi trong các loại động cơ, máy biến áp, thiết bị chiếu sáng, lò sưởi điện, máy hút bụi, máy làm sạch áp suất cao, máy bơm chìm, máy bơm nước cao áp, các dụng cụ điện khác nhau, đệm sưởi điện, máy sưởi và các thiết bị gia dụng khác, thiết bị sưởi điện , Dụng cụ, thiết bị, pin năng lượng mới, v.v.

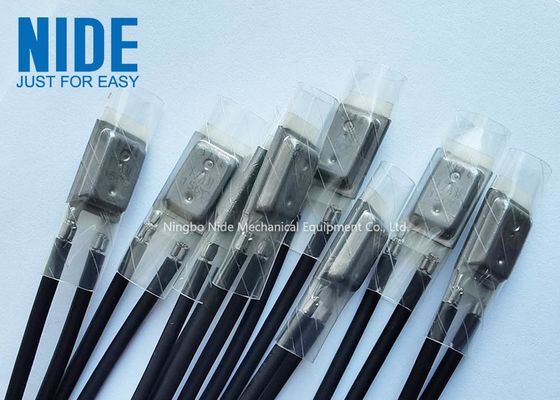

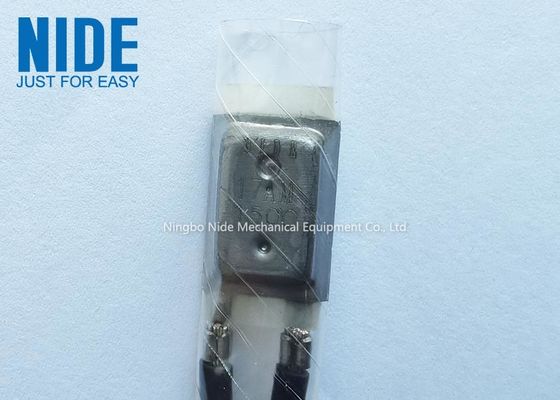

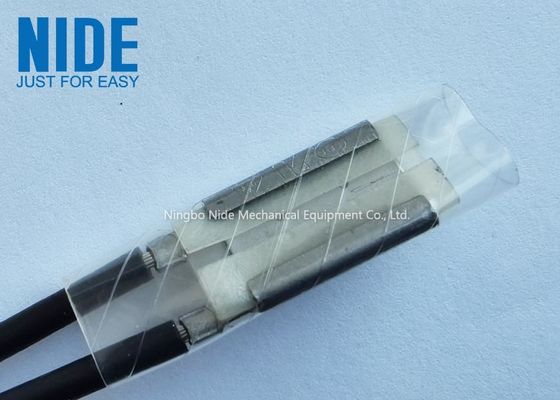

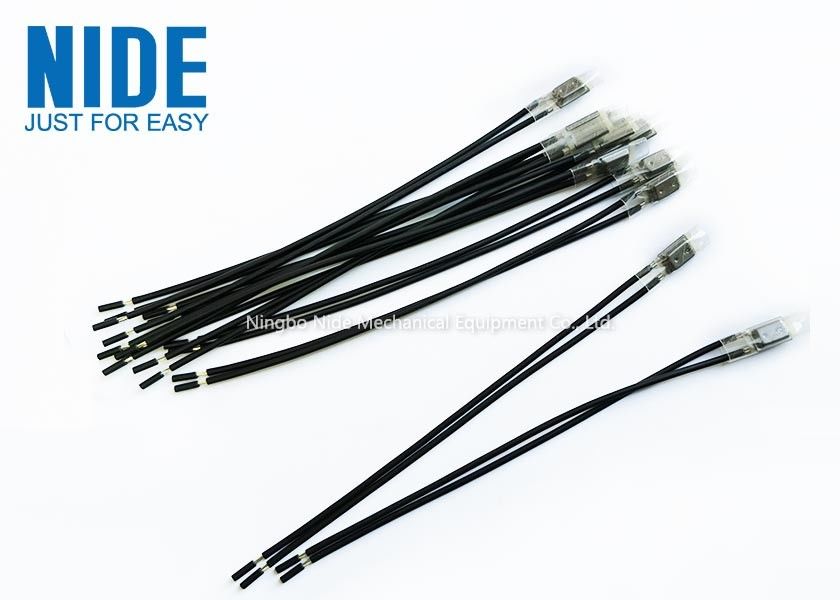

Hình ảnh bộ bảo vệ nhiệt 17AM

Hướng dẫn bảo vệ nhiệt 17AM

Vỏ sản phẩm được làm bằng chất liệu kim loại, vỏ sống khi được cấp điện.Nó đã được trang bị một tay áo bảo vệ cách nhiệt polyester dẫn nhiệt nhiệt độ cao khi nó rời khỏi nhà máy.Khi lắp đặt, hãy kiểm tra xem miếng bảo vệ nhiệt có được đặt ở giữa ống bọc cách nhiệt hay không và không được tháo bỏ lớp bọc cách nhiệt.cài đặt.

Không gõ bằng vật sắc nhọn hoặc vật cứng để tránh làm biến dạng vỏ trong quá trình lắp đặt.Không lắp đặt trong môi trường ẩm ướt có độ ẩm lớn hơn 90% hoặc nhúng trực tiếp vào chất lỏng để tránh tai nạn do biến dạng vỏ, hỏng sản phẩm hoặc rò rỉ vỏ;Hệ thống dây dẫn lắp đặt Cần chú ý kết nối tốt của dây dẫn để tránh gây ra kết nối ảo sinh nhiệt và ảnh hưởng đến hoạt động bình thường của bộ bảo vệ nhiệt.

Điện áp làm việc thực tế và dòng điện làm việc của bộ bảo vệ nhiệt không được lớn hơn điện áp danh định và dòng điện danh định của nó và có thể sử dụng bình thường nếu nhỏ hơn điện áp danh định và dòng điện danh định.
