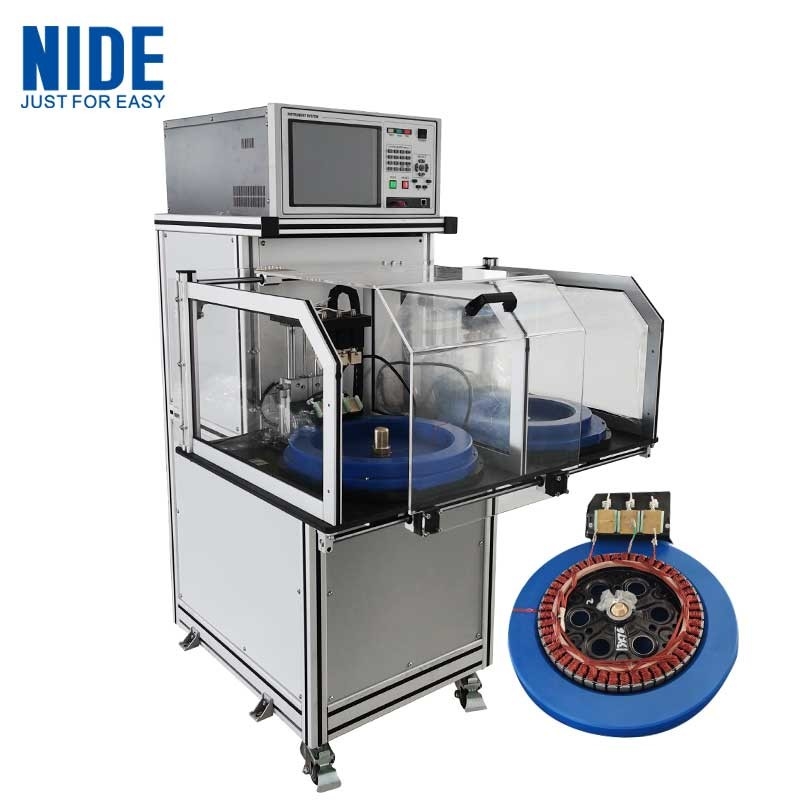

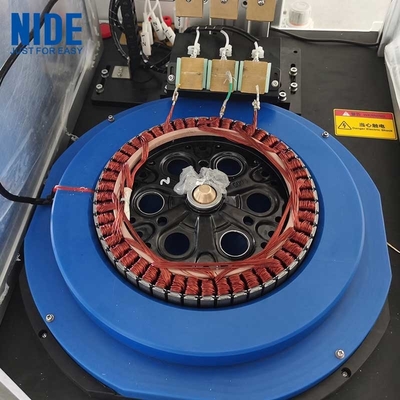

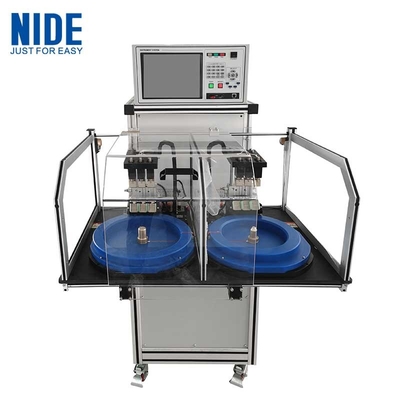

Máy kiểm tra động cơ Stator Wheel Hub

Máy thử nghiệm BLDC Wheel Motor Stator là trước quá trình ép trục.

1. Đặc điểm:

Ghi lại dữ liệu thử nghiệm tự động, kết quả thử nghiệm thống kê tự động, tóm tắt báo cáo thống kê ngày,tháng,năm và có thể lưu các kết quả thống kê.Số mô hình và các mục thử nghiệm có thể được chọn tùy ý, dữ liệu có thể được lưu sau khi thay đổi mô hình (không cần sóng sóng lấy mẫu).

Thiết bị phải có các biện pháp bảo vệ an toàn, để tránh sự lạm dụng của người vận hành hoặc trục trặc thiết bị gây ra bởi tai nạn cá nhân hoặc thiết bị.

Tiêu chuẩn cho các mục thử nghiệm động cơ, nhập bằng tay. hệ thống theo dõi thời gian thực,Các mục thử nghiệm không thành công, nó sẽ hiển thị dữ liệu mục NG, và có báo động âm thanh và ánh sáng.

Tốc độ thử nghiệm hệ thống: chu kỳ thử nghiệm stator động cơ một tốc độ không quá 6 giây.

Máy hiển thị là màn hình LCD 10,4 inch.

Các phần điện áp cao của mạch được tách khỏi phần điện áp thấp trong mạch để đảm bảo rằng hiệu ứng cách ly, giật,Hi-pot và các mục thử cao áp khác sử dụng dây điện chắn cao ápĐất phải tiếp xúc tốt.

2. Thử nghiệm độ bền điện áp (Hi-pot):

Áp dụng điện áp cao tần số trong một thời gian nhất định giữa tất cả các cuộn dây và vỏ; phát hiện dòng rò rỉ mạch, điện áp đầu ra được điều khiển bởi chương trình nội bộ;tự động điều chỉnh điện áp đầu raKhông bị ảnh hưởng bởi các biến động điện áp đầu vào.

Phạm vi thiết lập điện áp đầu ra / độ chính xác:200~3000VAC50Hz1~60s±(giá trị thiết lập 2%+10V)

Phạm vi đo dòng điện hỏng/chính xác:0.1~20mA±2%

Dải báo động hiện tại được đặt trước: giới hạn trên:0.10~20.00mA, giới hạn dưới:0.00 ¥5.00mA

Độ phân giải hiện tại: ± 2% × giá trị hiển thị + 0,05mA); 0,01mA

Phạm vi thời gian thử nghiệm / độ phân giải:0.5 ¢ 999s 0,1s/bước

Phát hiện cung: cấp độ 1 ~ 9 ((9 là độ nhạy cao nhất)

3. Thử nghiệm kháng cách nhiệt

Áp dụng điện áp DC cao trong một khoảng thời gian nhất định giữa tất cả các cuộn dây và vỏ để phát hiện kháng mạch.

Phạm vi thiết lập điện áp đầu ra / độ chính xác: DC500V/1000V± ((2%settingvalue+10V)

Phạm vi đo điện trở cách điện: 500MΩ≤100MΩ: ± ((3% × giá trị hiển thị + 0,5MΩ);> 100MΩ: ± ((5% × giá trị hiển thị + 5MΩ)

Phạm vi thiết lập báo động kháng cách nhiệt:giới hạn trên:0 ‰ 500MΩ;giới hạn dưới: 100MΩ

Đồng hồ hẹn giờ thử nghiệm / độ phân giải: 0,5 ¢ 999s 0,1s / bước

4- Thử sức ép:

Áp dụng điện áp tác động có một kích thước và hình dạng sóng nhất định ở cả hai đầu của cuộn dây; so sánh sự khác biệt giữa hình dạng sóng dao động và hình dạng sóng tiêu chuẩn.

Phạm vi thiết lập điện áp đầu ra: 500 ~ 3000V ± ((3%×giá trị hiển thị + 8V)

Tần số lấy mẫu: 100 MHz

Dự án so sánh hình sóng: : Vùng, chênh lệch diện tích, hào quang, giai đoạn; giao diện thử nghiệm cho thấy 3 sóng giật

5. DC LowResistance Test:

Áp dụng DC ở cả hai đầu của cuộn dây; đo nhiệt độ và kháng cự cuộn dây, và chuyển đổi thành kháng cự dưới nhiệt độ được chỉ định; hiển thị mất cân bằng

, phạm vi có thể được thiết lập.

Phạm vi đo lường / độ chính xác: 10,0 mΩ ~ 2000Ω ± (0,3% × giá trị hiển thị + 3 từ) Tỷ lệ bù nhiệt độ có thể được thiết lập.

Phạm vi thời gian thử nghiệm / độ phân giải: 0,5 ~ 999s 0,1s / bước

Độ phân giải: 0.001Ω

Thiết bị đo nhiệt độ: DS18b20-10.0°C~+50.0°C

Hướng quay: CW. CCW, Không quay

Độ chính xác: ± 0,5°C (phạm vi: - 10°C ~ + 50°C)
