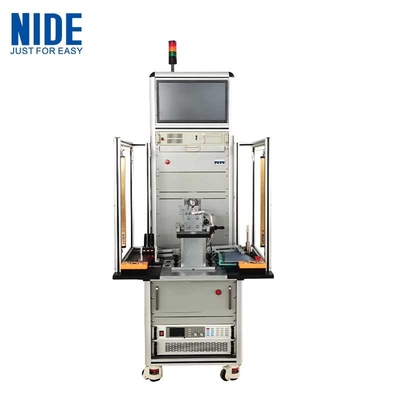

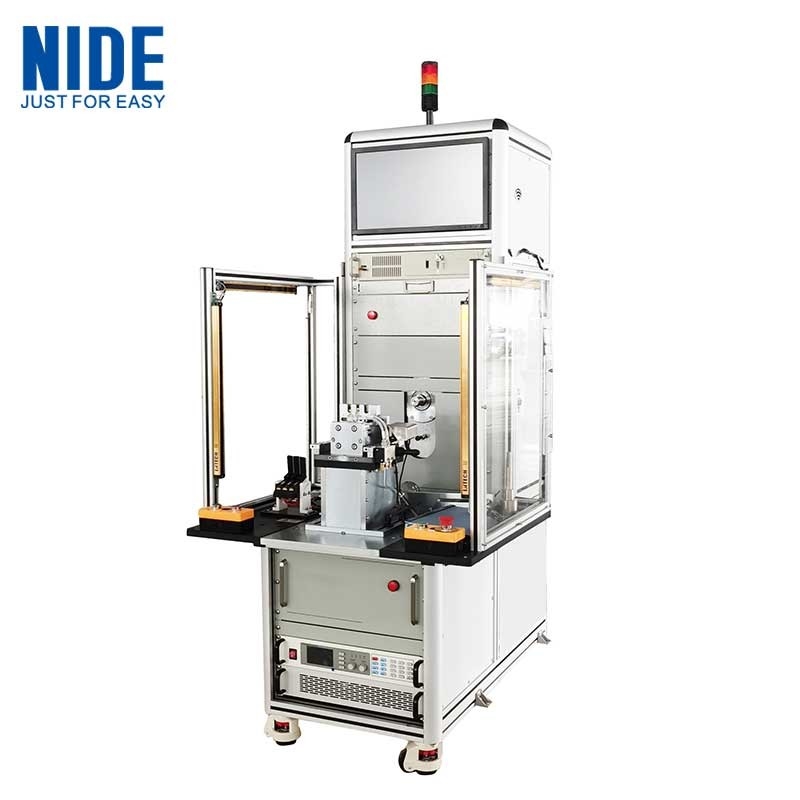

Máy kiểm tra động cơ bánh xe BLDC tự động

I. Máy thử không tải động cơ

Đặc điểm thử nghiệm:

1. Kiểm tra sức mạnh điện áp (Hi-pot)

1.1 Phạm vi thiết lập điện áp đầu ra/sự chính xác:AC200~3000V ± 2%*giá trị thiết lập+10V

1.2 Phạm vi đo dòng điện hỏng/chính xác:0.10 ∙ 20.00mA ± 2%*giá trị hiển thị + 0.05mA

1.3 Ranh giới hạn cao nhất trong phạm vi báo động hiện tại đã được đặt trước:0.10~20.00mA; giới hạn dưới:0.00 ∙ 20.00 mA

1.4 Phạm vi thời gian thử nghiệm / độ phân giải:0.5999.9s 0.1s/bước

1.5 Phát hiện cung: cấp 1 ~ 9 ((9 là độ nhạy cao nhất)

2Kiểm tra sức đề kháng cách nhiệt

2.1 Phạm vi thiết lập điện áp đầu ra / độ chính xác: DC500V/1000V ± 2%*giá trị thiết lập+10V

2.2 Phạm vi đo điện trở cách nhiệt: 500MΩ ± 3%*giá trị hiển thị + 0,5MΩ

2.3 Phạm vi thiết lập báo động kháng cách nhiệt: giới hạn trên:0 ¥ 500MΩ; giới hạn dưới: ¥ 500MΩ

2.4 Phạm vi thời gian và độ phân giải thử nghiệm: 0,5999,9s 0,1s/bước

3. Thử nghiệm điện áp:

3.1 Phạm vi thiết lập điện áp đầu ra: 500 ~ 3000V ± 3%*giá trị hiển thị + 8V

3.2 Dự án so sánh hình sóng: Phân biệt diện tích, khu vực khác nhau, vương miện, vị trí pha

4. Thử nghiệm kháng thấp DC:

4.1 Phạm vi đo lường/chính xác:0.01Ω20KΩ ±0.3%*giá trị hiển thị + 3 chữ số, bù nhiệt độ có thể được thiết lập

4.2 Phạm vi thời gian thử nghiệm / độ phân giải:0.300s 1s/bước

Máy thử tải động cơ:

Hệ thống thử nghiệm

1. Parameter thử nghiệm:

RPM, mô-men xoắn, công suất đầu ra, điện áp, dòng điện, công suất đầu vào, điện áp tụ, yếu tố công suất, tần số, hiệu suất, nhiệt độ phòng và xoay.

2. Đo năng lượng:

2.1 Khả năng đo vòng quay:

0.01rpm~999.99rpm,1000.1rpm ~ 9999.9rpm, 10000rpm ~ 40000rpm. Độ chính xác tốt hơn ± 0,1% F.S.

2.2 Đo mô-men xoắn:

10mNm ~ 200mNm, độ chính xác: 0,5% F.S.;

300mNm ~ 500Nm, Độ chính xác tốt hơn ± 0,2% F.S.

2.3 Đo công suất đầu ra:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, Độ chính xác tốt hơn ± 0,2% F.S.

2.4 Phương pháp xoay: CW, CCW, STALL

3Chức năng chính:

3.1 Kiểm tra hiệu suất: Kiểm tra điểm cố định bằng tay/tự động. Kiểm tra RPM, mô-men xoắn, công suất đầu ra, điện áp, dòng điện, công suất đầu vào, điện áp tụ, yếu tố công suất, tần số, hiệu suất,Nhiệt độ phòng và xoay;

3.2 Kiểm tra trước khi giao hàng: Chọn một mô-men xoắn, rpm, dòng, công suất đầu ra, so sánh các mục khác, đánh giá OK/NG.

3.3 Kiểm tra thời gian sử dụng: Được trang bị 15 giai đoạn tải và kiểm tra giá trị cố định và thời gian cố định.

4. Cấu hình IPC:

4.1 Trường hợp: bộ nhớ 4GB; ổ cứng cứng: 120GB

4.2 Màn hình: 19 inch

5. Hoạt động cơ bản

Đường dây bên ngoài;

Nạp động cơ vào vật cố định, điều chỉnh vị trí động cơ để kết nối trục động cơ với trục động cơ.

Kết nối cáp điện động cơ với đầu ra nguồn điện DC bằng hộp kết nối dây.

Các trang thử nghiệm (chỉ để tham khảo)
