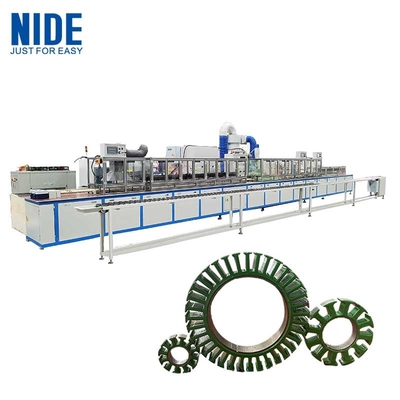

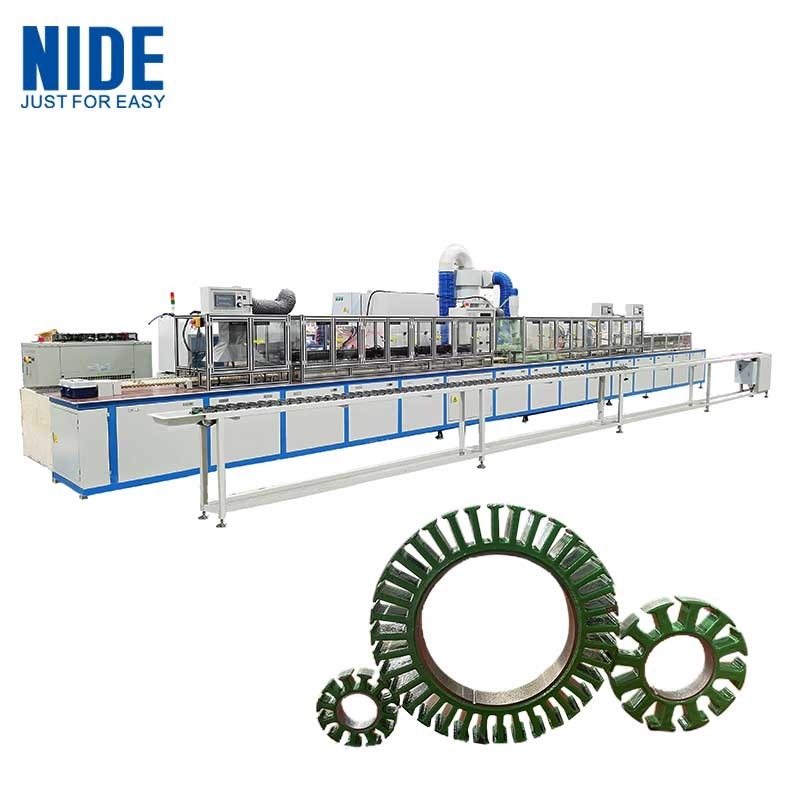

Đường dây cách nhiệt bằng bột điện tĩnh tự động cho lõi stator động cơ không chải

1Ứng dụng

Máy sơn bột được sử dụng đặc biệt để sơn rotor động cơ vi mô và điện cách nhiệt khe cắm stator động cơ không chải.Nó thay thế công nghệ chèn giấy cách nhiệt truyền thống và cải thiện hiệu quả sản xuấtNó cải thiện sự cân bằng, kháng điện áp và các tính chất điện khác của động cơ, và cũng tạo điều kiện dễ dàng cho việc cuộn vòng tròn.

2Nguyên tắc hoạt động:

Quá trình sơn giường lỏng điện tĩnh được áp dụng, và sưởi ấm tần số cao được khắc phục nhanh chóng,để bột nhựa epoxy được tan chảy và làm bằng do nhiệt và dính vào bề mặt của stator và rotor để tạo thành một lớp phủ cách nhiệt chất lượng cao, thay thế cho giấy cách nhiệt truyền thống.

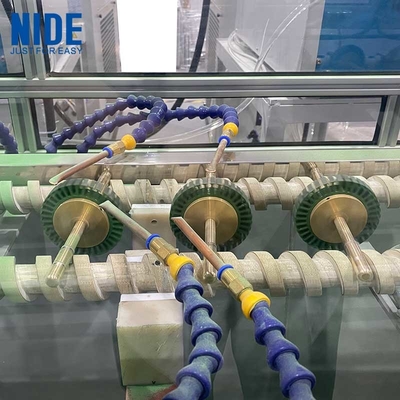

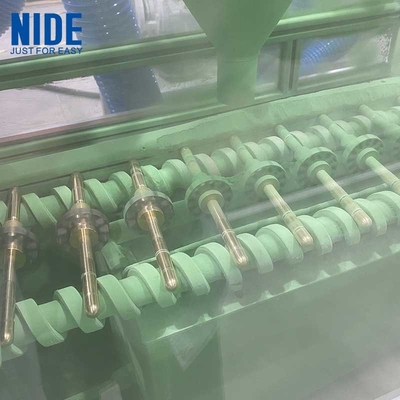

Stator và rotor được vận chuyển đến giường chất lỏng bằng một ốc vít.và sau đó được phủ đồng đều trên vỏ bọc dưới tác động của điện tĩnh điện cao ápSau đó, bột không cần phải được phủ trên armature được loại bỏ bằng cách thổi, cạo và các phương pháp khác.để khe cắm armature có một lớp cách nhiệt đồng nhất.

3Các đặc điểm kỹ thuật:

3.1. Hiệu quả làm việc cao và cường độ lao động thấp;

3.2. Lớp cách nhiệt là đồng nhất và độ dày lớp phủ có thể được điều chỉnh theo yêu cầu của khách hàng;

4Các thông số kỹ thuật:

Kích thước (L × W × H): 12300 × 810 × 1470mm

Điện áp: ba pha 380V, 60HZ

Tổng công suất: 90KW

Tốc độ vận chuyển rotor: 0,1 ‰ 1 M/min

Độ dày lớp phủ: 0,15 ∼ 0,5 mm (theo thông số kỹ thuật bột)

Tỷ lệ phục hồi bột: 98%

Khối lượng không khí lưu thông bột: 2500M3/h

5Mô tả cấu trúc:

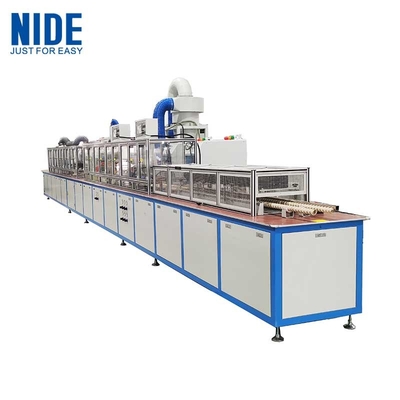

Máy bao gồm thiết bị làm nóng và làm mát, thiết bị truyền tải, lớp phủ giường chất lỏng, thiết bị làm sạch bột, thiết bị phục hồi bột, hệ thống sưởi cao tần số, hệ thống làm mát,khung và nắp bảo vệ.

6. Kiểm soát độ dày lớp phủ

6.1Dưới cùng một điện tĩnh cao, giảm tốc độ vít và tăng áp suất không khí bột có thể làm tăng độ dày lớp phủ.

6.2Ở một tốc độ vít nhất định, tăng áp suất cao điện tĩnh và áp suất không khí làm lỏng có thể tăng độ dày lớp phủ một cách thích hợp.nhưng nếu áp suất cao điện tĩnh quá lớn, nó sẽ ảnh hưởng đến độ phẳng của lớp phủ.

6.3Áp suất không khí cho bột không nên quá lớn, nếu không bột sẽ tràn.

7. Điều khiển nhiệt độ sưởi ấm

7.1 Điều chỉnh công suất đầu ra tần số cao theo kích thước thiết bị và yêu cầu sưởi bột.

7.2 Sau khi điều chỉnh, vui lòng ghi lại dữ liệu và không thay đổi các tham số theo ý muốn.
