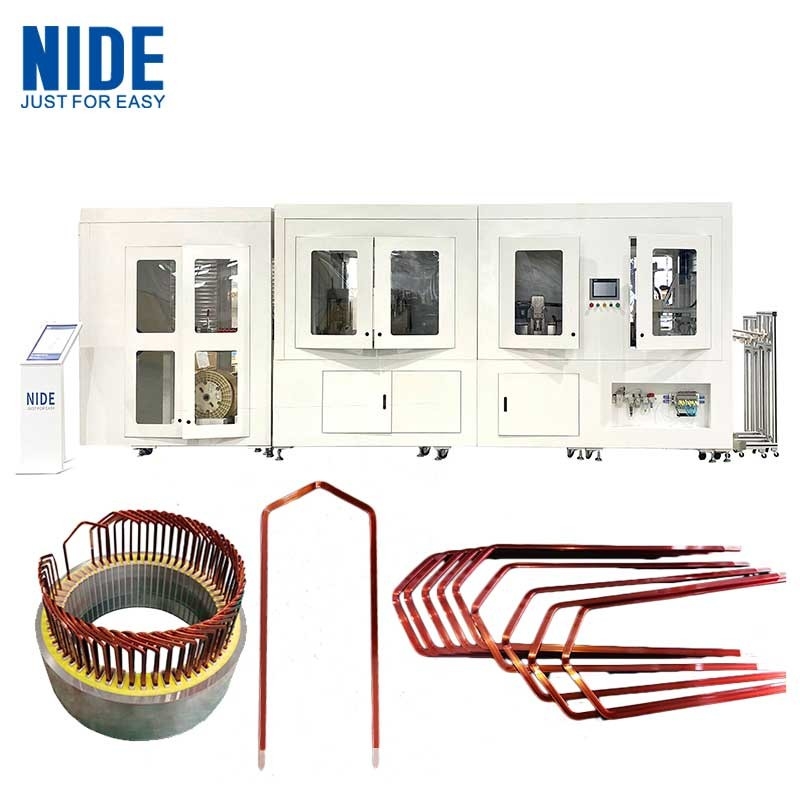

Máy hình thành bộ đệm tự động Hairpin Stator Hairpin Motor Technology Solution for Automobile Drive Motor

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Nide
Chứng nhận:	None
Số mô hình:	ND-HPML-ST030

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiable
chi tiết đóng gói:	Vỏ gỗ thích hợp cho vận chuyển đường biển
Thời gian giao hàng:	35 ngày làm việc
Điều khoản thanh toán:	T/T, L/C
Khả năng cung cấp:	50 bộ mỗi năm

Tiếp xúc

Chi tiết sản phẩm

Tên:	Máy cuộn dây Stator kẹp tóc	Kích thước máy:	Kích thước trung bình
loại tự động hóa:	hoàn toàn tự động	trạm làm việc:	trạm làm việc duy nhất
Dịch vụ tùy chỉnh:	Có sẵn

Máy hình thành bộ đệm tự động Hairpin Stator Hairpin Motor Technology Solution for Automobile Drive Motor

Name: Máy hình thành bộ đệm tự động Hairpin Stator Hairpin Motor Technology Solution for Automobile Drive Motor
Brand: Nide
SKU: ND-HPML-ST030
Rating: 4.6 (144 reviews)

Mô tả quy trình của máy tạo hình chân tay

Cấu trúc chính bao gồm: cơ chế cho ăn dây, cơ chế thẳng, cơ chế đâm và loại bỏ sơn, cơ chế giải phóng dây, cơ chế cắt, cơ chế hình thành cuộn dây tóc,Cơ chế hút chất thải, cơ chế dây điện, v.v.;

CácMáy tạo stator chân tócđược khởi động bằng tay và máy tự động hoàn thành việc dỡ vật liệu, thẳng dây đồng, đâm và loại bỏ sơn, cho ăn dài cố định, hình thành 2D, cắt, hình thành 3D,hút chất thải, đóng dấu và hình thành, và sưu tập chân tóc.

Lắp đặt và thả tay các cuộn dây đồng,

Máy hình tự động,

Thay thế thủ công các khuôn đúc.

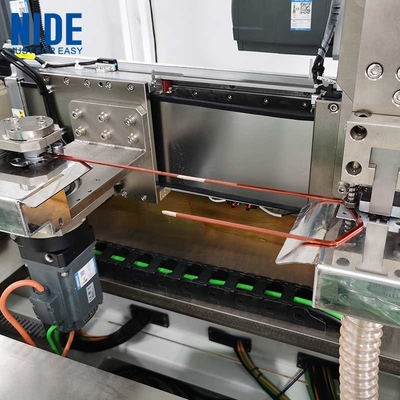

hairpin motor winding machine

Quá trình cuộn stator kẹp tóc được chia thành 5 bước:

•Lấy dây đồng ra khỏi cuộn dây, thẳng và đưa vào trạm

•Loại bỏ ánh nắng mặt trời từ dây ở một số vị trí nhất định

•Cắt các miếng dây đến một số chiều dài cần thiết

•Cập hình dạng 2D

• Xây dựng hình dạng 3D với một khuôn hình được lắp đặt, linh hoạt để trao đổi cho các hình dạng khác nhau

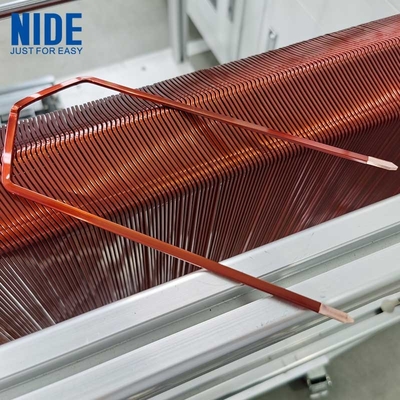

hairpin motor manufacturing technology

Kiểm soát chất lượng của công nghệ hình thành kim tóc

1. Hệ thống cung cấp dây servo, cung cấp dây	độ chính xác có thể đạt ≤ ± 0,2mm;
2Sự lệch giữa kích thước hình U sau khi hình thành và mô hình kỹ thuật số lý thuyết:	độ thẳng của chân là ≤0.2, vương miện bao gồm R và đường viền 20mm dưới vương miện là ≤1;
3. góc uốn cong 2D	độ chính xác là ≤0,5°;
4. điện áp ngắt của đường dây U-pin	không dưới 90% yêu cầu điện áp chịu đựng của dây đồng (giá trị điện áp chịu đựng cần phải được kiểm tra trong thực tế);
5. U-pin không có uốn cong bất thường, biến dạng hoặc đan xen;
6Không có dư lượng khi loại bỏ sơn, và độ dày là đồng đều;
